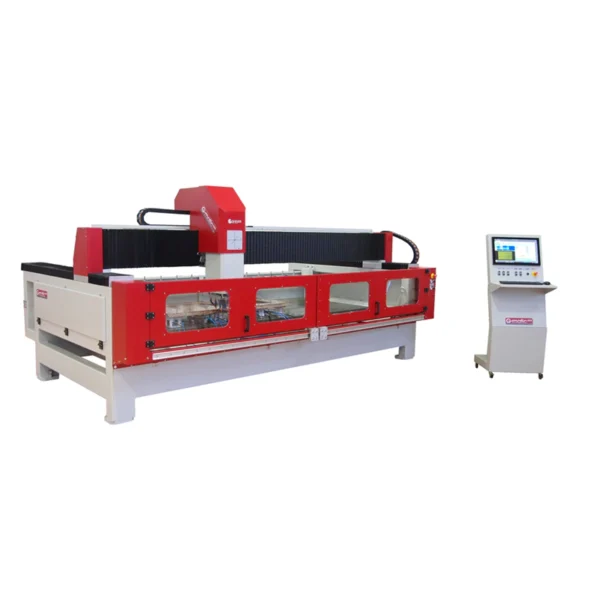

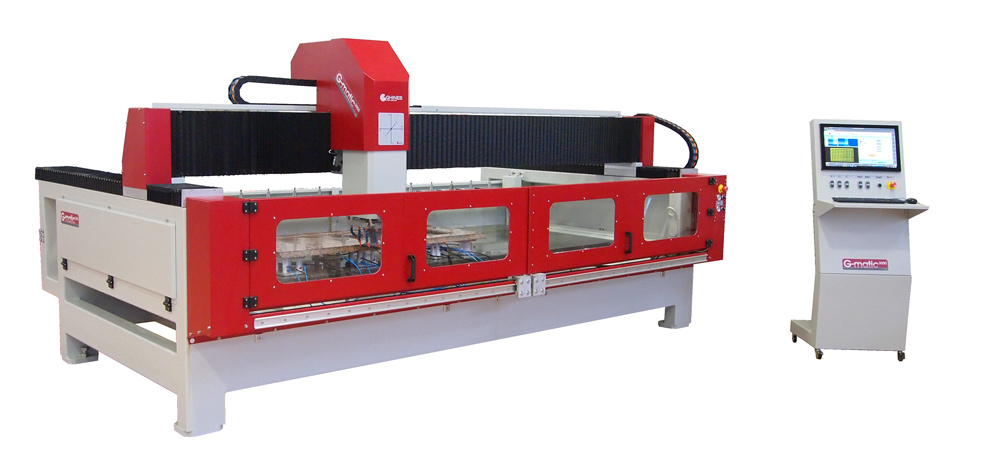

Centro de Trabajo CNC GMATIC 3000

Prodiamco ha realizado una alianza comercial con la empresa Italiana Ghines Group srl, empresa que ha operado en la industria de la piedra desde hace más de 25 años. Generando constantemente soluciones innovadoras con el fin de aumentar la eficiencia en el trabajo de la piedra dando como resultado la reducción de costos en la transformación de la misma

  • Sólida, esencial, equipada con dispositivos para simplificar la producción de mesones de cocina, platos de ducha, elementos decorativos o escurrideras inclinadas, bajorrelieves y inscripciones.
  • El ancho chasis monobloque permite emplazar y trabajar grandes placas, frecuentemente muy anchas cuando se trata de los nuevos materiales sintéticos / cerámicos.
  • La superficie de trabajo, hecha de piedra rectificada por la propia máquina, es fácilmente accesible para la carga de los materiales a trabajar.
  • El cabezal GMATIC 3000 es movido por 4 motores libres de escobillas sobre guías lineales con patines de rodillos recirculantes.
  • La máquina esta disponible con cambio de herramientas manual o con cargador automático de herramientas.
  • La consola de control, equipada con una gran pantalla táctil de 21,5″, está equipada con el software privavito GCAM, especialmente estudiado para la
    industria de mármol y granito. Fácil e intuitivo, permite una programación rápida por medio de macros de trabajo ya configuradas

El software patentado GCAM permite acelerar los ciclos de trabajo automáticos con sus macros predefinidas. Una función especial de anidamiento permite ejecutar y controlar más de una orden de trabajo a la vez para incrementar la productividad de los procesos 2D y 3D (opcional).

CARACTERÍSTICAS PRINCIPALES:

  • Estructura robusta para garantizar precisión Chasis monobloque y puente de acero trabajado y protegido con
    pinturas epoxi y cerámicas. Tamaño y peso 4000 x 2500 x 1950 mm.     Peso: 2500 kg
  • Area de Trabajo: Superficie de apoyo: tabla de piedra arenisca gris 2700×1200 mm rectificada por el cabezal mismo
    – Recorridos de los ejes: 3000 x 1500 x 280 mm
    – Altura máx. de la pieza: 240mm, colocada encima de la mesa de trabajo
  • Guía lineales en Acero templado y pasivado con 4 rodamientos de bolas recirculantes
    – Electromandril 6 kw (8HP)
    – Revoluciones max 12.000
    – Conos porta herramientas EN ISO40
    – Eje perforado en acero niquelado
    – Enfriamiento a líquido
    – Pinza de tres bolas
    – Cambo herramienta automàtico
    – Sensores de enganche / desenganche herramienta    3
  • Movimiento en lo ejes: 4 Motores libres de escobillas con 3,2 Nm de par.
    Control GANTRY del eje Y
  • Sistema al vacio
    – Dispensador de vacío predispuesto para 12 ventosas
    – Nº 2 bombas de vacío con sistema venturi de alta eficiencia
  • Alimentación
    – Eléctrica: 400V 50/60Hz, 3 fasico (20A)
    – Neumática: 10 bares de presión
    – Aire: 300 l/min. Se recomienda un compresor da 4kw y un depósito de 500 litros
    – Se requiere conexión de agua interior (limpia) capacidad mínima 5 litros/min, presión mínima 2 bar y agua exterior (reciclado) capacidad mínima 15 litros/min, presión mínima 2 bar
  • Consola de mando
    ● Pantalla Touch Screen 21,5”, para
    seguir en tiempo real todos lo parámetros
    ● Conexiòn LAN y WIFI para
    teleasesorìa
    ● Tarjeta gráfica dedicada
    ● Disco duro SSD
  • software Gcam3D cad/cam
  • No incluye Herramientas Diamantadas
  • Incluye cargador automático, 20 posiciones
  • 9 conos ISO40  ½” gas
  • 6 ventosas doble efecto: 2* 100×100 y 4* 200×200 mm
  • 3 ventosas de tope
  • Procedencia: Italia
  • Bajo encargo

OPCIÓN  DE SOFTWARE
Postprocesador para importar archivos creados en software externo, p. e. Alphacam, Artcam, para procesar bas-relief 3D y letras.

QUEDAN EXCLUIDOS DE LA ENTREGA
Conexiones eléctricas, neumáticas e hidráulicas y cualquier otro accesorio necesario para instalar o poner
en marcha el equipo, herramientas y abrasivos si no está descrito explícitamente. Equipos para la carga y la
descarga, el transporte y la mano de obra quedan igualmente excluidos, como también cualquier aspecto no
explícitamente descrito en la presente proforma.

INSTALACIÓN* Y FORMACIÓN
La instalación no requiere obras de construcción.
Una vez colocada en su posición final, la máquina sólo debe ser nivelada correctamente simplemente ajustando la altura de los pies.
Aprender a usar la máquina es fácil y intuitivo. Ghines proporciona 4 días (4 x 8 horas) para instalar la máquina y formar al operador
en las instalaciones del cliente que se ofrecen por separado.

* Para la instalación, la puesta en marcha de la máquina y el curso del software Gcam3D por el técnico de Ghines Group se ofrecen por lo menos 5 (cinco) días (8 horas/día) en las instalaciones del cliente, más todos los dias necesarios para viajar, al costo de €750,00/día. Si la provisión de herramientas incluye el juego FLAT LINE para escurridores, se necesita 1 (uno) dià más de entrenamiento y por el paquete software “ARTE FUNERARIA 3D” otros 2 (dos) días.
Todos los gastos de viaje, todos los traslados desde/hacia el aeropuerto desde/hacia el hotel desde/hasta el lugar de instalación, comida y alojamiento serán a cargo del comprador.

SOPORTE TÉCNICO
Ghines y sus distribuidores autorizados brindan soporte técnico por teléfono, e-mail. Si es necesario, un técnico puede ser enviado.
Se puede suministrar Teleasistancia.
